HT5100型激光劃線儀為自主研發產品，是一款方便實用的標線定位裝置儀器。可作為標準部件廣泛應用于各類工業加工機械等行業，能起標線與定位作用。增加設備的使用方便性提***設備的工作效率減少材料浪費，廣泛運用在鋼板切割、石材切割、機械制造、精密儀器生產等行業的切割標線上。有效的解決了人工劃線誤差，克服環境干擾，24小時實時在線連續工作，提***自動化程度解放人工，增進安全。為人們的生產制造帶來便利條件，提***人們生活水平。在鋼鐵行業，對雙邊剪、單邊剪、圓盤剪等冷熱鋼板的剪切起到關鍵作用。

　　產品特點

　　1 .技術先進、成熟可靠、結構合理外觀小巧;

　　2.方便安裝，適用工況強;

　　3. 自動制冷功能，節約能源，延長使用壽命;

　　4.激光器亮度***、線條清晰(顏色可定制);

　　5. 使用壽命長(可連續工作10000小時);

　　6.全密封工業化設計，防護等級IP65;適用于惡劣環境工作。

　　7.不銹鋼外殼，耐腐蝕性強。

　　8.易于操作安裝、運行安全、維修更換方便，維護量小(只需要擦拭外鏡片位置);

　　技術參數

      產品構成

　　HT5100型激光劃線儀，主要由激光器電源、激光控制器、激光發生器、激光調整光學組件、TEC冷卻系統、渦流管冷卻系統、自動溫控系統、調整支架等組成。

　　核心部件激光發生器采用進口固態激光管，具有壽命長，功率穩定，衰減低等優點。采用TEC、渦流管雙重冷卻系統，可確保在60℃***溫環境下穩定可靠工作，同時配備智能溫控系統，保證當激光器工作溫度始終處于25~35℃，從而延長設備激光劃線儀壽命。同時物理隔離分腔密封設計，冷卻系統與激光系統處于不同腔室，***大限度保證激光劃線系核心器件激光發生器處于無塵環境，核心器件防護等級IP65，可確保儀器在潮濕、粉塵環境下穩定、長壽命工作。調整機構采用三級調整機構，Z方向位移、雙方向角度調整，便于安裝和現場調試。外殼全部采用不銹鋼制作，結實耐用防腐蝕性強。

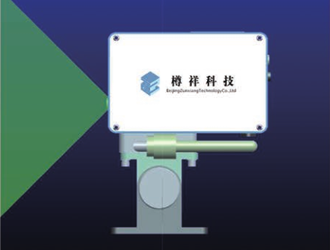

       使用安裝示意圖

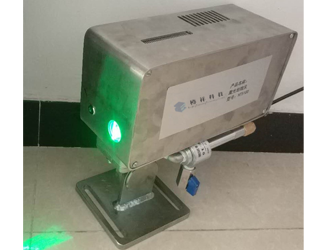

          附現場實拍圖
